Насосная станция пожаротушения (ПНС)

Насосные станции пожаротушения (ПНС) в корпусах из армированного стеклопластика полностью автоматизированы и оснащены агрегатами ведущих мировых производителей

Насосные станции пожаротушения (ПНС)
в корпусах из армированного стеклопластика полностью автоматизированы и оснащены агрегатами ведущих мировых производителей

Цена производителя

Гарантия 2 года

Доставка по всей России

ЖКХ

Канализация

Противопожарные цели

Дорожная отрасль

Строительство

Промышленность

Сельскохозяйственная сфера

Тип регулирования:
релейное с контроллером, релейное регулирование с устройствами плавного пуска, частотное с контроллером, частотное с контролером и плавным пуском.
Производительность:
3 — 600 м³ /час.
Расход:
50 — 4800 м³/ч
Напор:
от 20 м вод. ст.
Тип насоса:
вертикальный, горизонтальный
Температура эксплуатации:
-60°С… + 50°С

Технические характеристики:

Описание установки:

Пожарная насосная станция (ПНС) представляет собой обязательный элемент безопасности любого гражданского или промышленного помещения.

Конструкция такой системы делится на комплекс оборудования по распределению воды, и на элемент перекачки воды с автоматизацией по управлению.

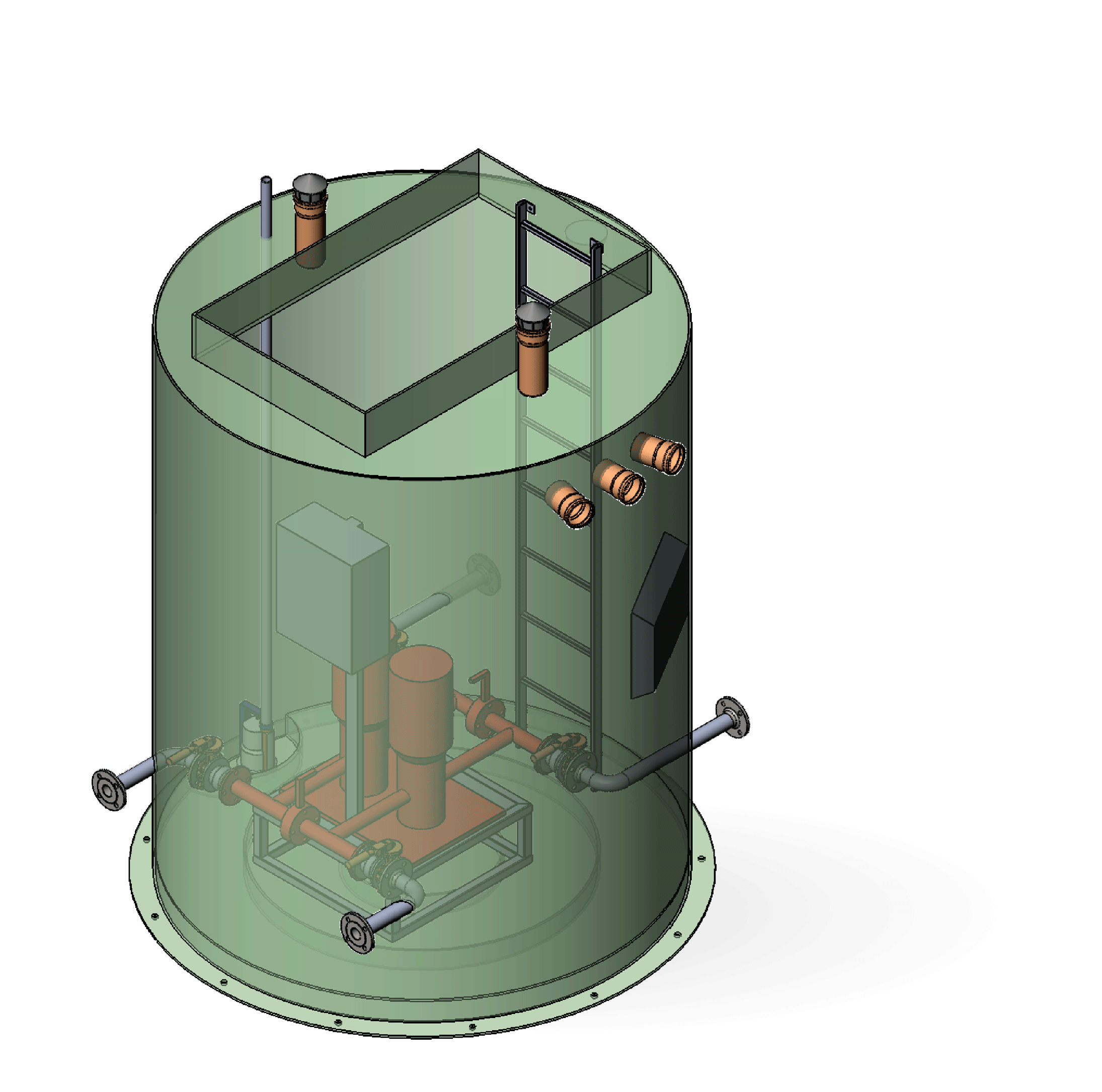

Комплекс по перекачке представляет собой стеклопластиковый корпус, в котором размещена насосная станция.

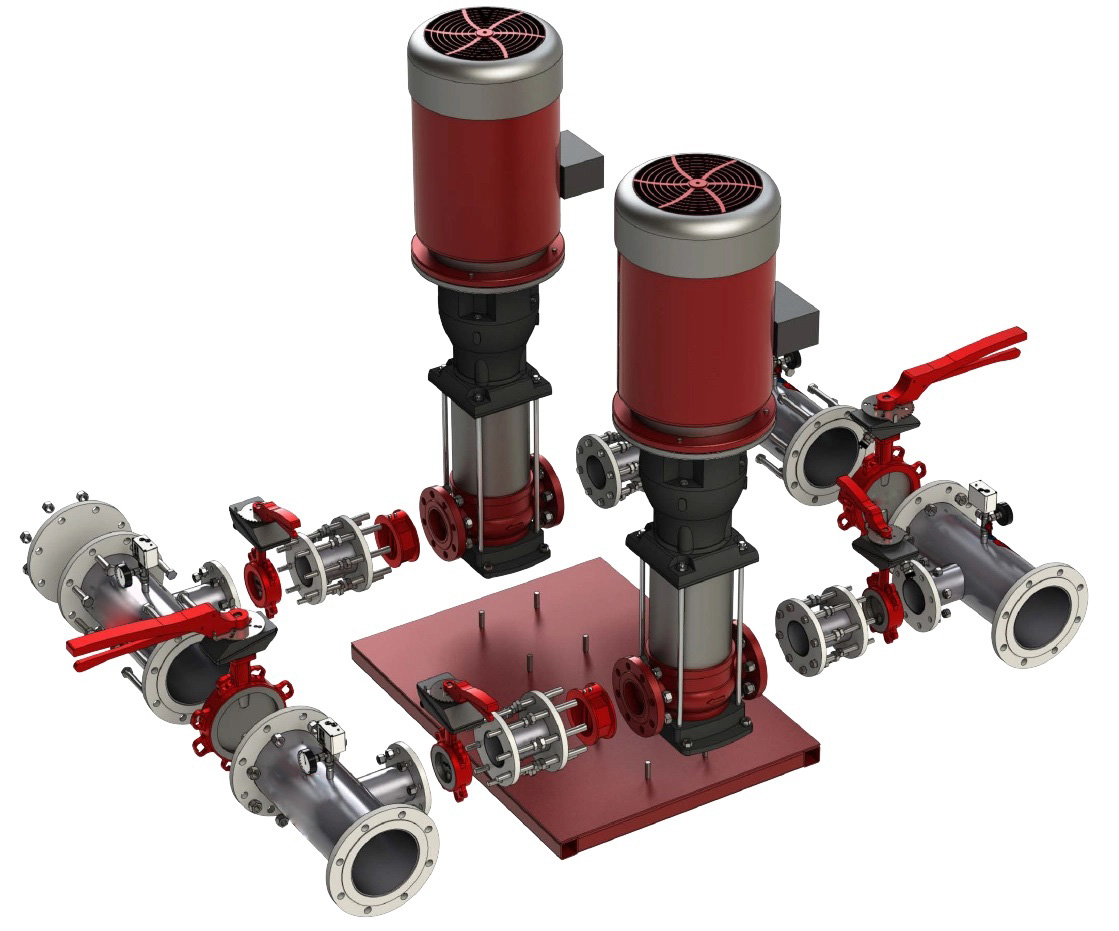

Насосная станция состоит из насосных агрегатов от 2 до 8 шт., которые поддерживают давление в системе, обеспечивая необходимый объем воды на месте возгорания. Насосы устанавливаются парами, где один насос является основным, а второй резервным, для подлючения при отказе в работе основного.

Тоже самое касается источников электроснабжения. Необходимо предусмотреть два независимых источника питания.

Насосная станция установлена на раме от которой отходит система трубопроводов, чей диаметр соответствует производительности установки. Работа насосных агрегатов завязана на шкаф управления с необходимой автоматикой для обеспечения полного контроля за параметрами и корректностью работы всей ПНС.

Пожарная насосная станция (ПНС) представляет собой обязательный элемент безопасности любого гражданского или промышленного помещения.

Конструкция такой системы делится на комплекс оборудования по распределению воды, и на элемент перекачки воды с автоматизацией по управлению.

Комплекс по перекачке представляет собой стеклопластиковый корпус, в котором размещена насосная станция.

Насосная станция состоит из насосных агрегатов от 2 до 8 шт., которые поддерживают давление в системе, обеспечивая необходимый объем воды на месте возгорания. Насосы устанавливаются парами, где один насос является основным, а второй резервным, для подлючения при отказе в работе основного.

Тоже самое касается источников электроснабжения. Необходимо предусмотреть два независимых источника питания.

Насосная станция установлена на раме от которой отходит система трубопроводов, чей диаметр соответствует производительности установки. Работа насосных агрегатов завязана на шкаф управления с необходимой автоматикой для обеспечения полного контроля за параметрами и корректностью работы всей ПНС.

Виды пожарных систем:

Сами системы делят на две группы имеющие конструктивные отличия:

Спринклерные системы
Данный вид оборудован жокей-насосом и управляется в автоматическом режиме с помощью шкафа управления, где запуск происходит при падении давления в системе. Падение давления в системе происходит, когда колба сплинкера лопается из-за критического превышения температуры, что в свою очередь запускает всю систему пожаротушения.

Дренчерные системы
Срабатывания данной системы происходят автоматически, после поступления на шкаф управления сигнала о возгорании. Данный сигнал приходит от пожарной сигнализации или от диспетчера. В результате чего система автоматического управления запускает работу основного насоса.

Сами системы делят на две группы
имеющие конструктивные отличия:

Спринклерные системы
Данный вид оборудован жокей-насосом и управляется в автоматическом режиме с помощью шкафа управления,
где запуск происходит при падении давления в системе. Падение давления в системе происходит, когда колба сплинкера лопается из-за критического превышения температуры, что в свою очередь запускает всю систему пожаротушения.

Дренчерные системы
Срабатывания данной системы происходят автоматически,
после поступления на шкаф управления сигнала о возгорании. Данный сигнал приходит от пожарной сигнализации или от диспетчера. В результате чего система автоматического управления запускает работу основного насоса.

Комплектация:

• Корпус • Крышка ПНС • Лестница • Площадка для монтажа оборудования

• Корпус • Крышка ПНС • Лестница
• Площадка для монтажа оборудования

• Корпус • Крышка ПНС
• Лестница • Площадка
для монтажа оборудования

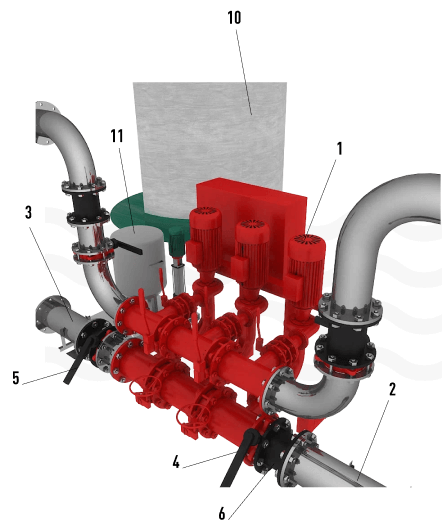

1. Насос вертикальный.
2. Напорный коллектор
из нержавеющей стали.
3. Всасывающий коллектор
из нержавеющей стали.
4. Запорная арматура на напорной линии.
5. Запорная арматура
на всасывающей линии.
6. Клапан обратный на напорной линии на выходе из насосов.
7. Манометр.
8. Мановакуумметр.
9. Датчики давления обеспечивают автоматическую работу станции.
10. Автоматическая система управления – щит управления.
11. Гидробак объемом 8 – 24 л для защиты от гидроударов при пуске.
12. Датчик защиты от «сухого хода» ограничивает работу насосной станции при падении давления воды на входе.
13. Рама – основание для установки 2 – 6 насосов.
14. Жокей насос. Предназначен для поддержания давления воды в спринклерных системах.
15. Заглушки.

Требования и обслуживание систем пожаротушения:

• Система должна иметь высокую надежность и низкий процент отказа

• Работоспособность установки должна проходить постоянные испытания путем имитации пожара.

• Проект пожаротушения перед реализацией должен пройти согласование у контрольных органов, а также пройти сертификацию.

• Обеспечить два независимых источника электроснабжения с высокой надежностью.

• Регулярное прохождение профилактических работ всех узлов ПНС

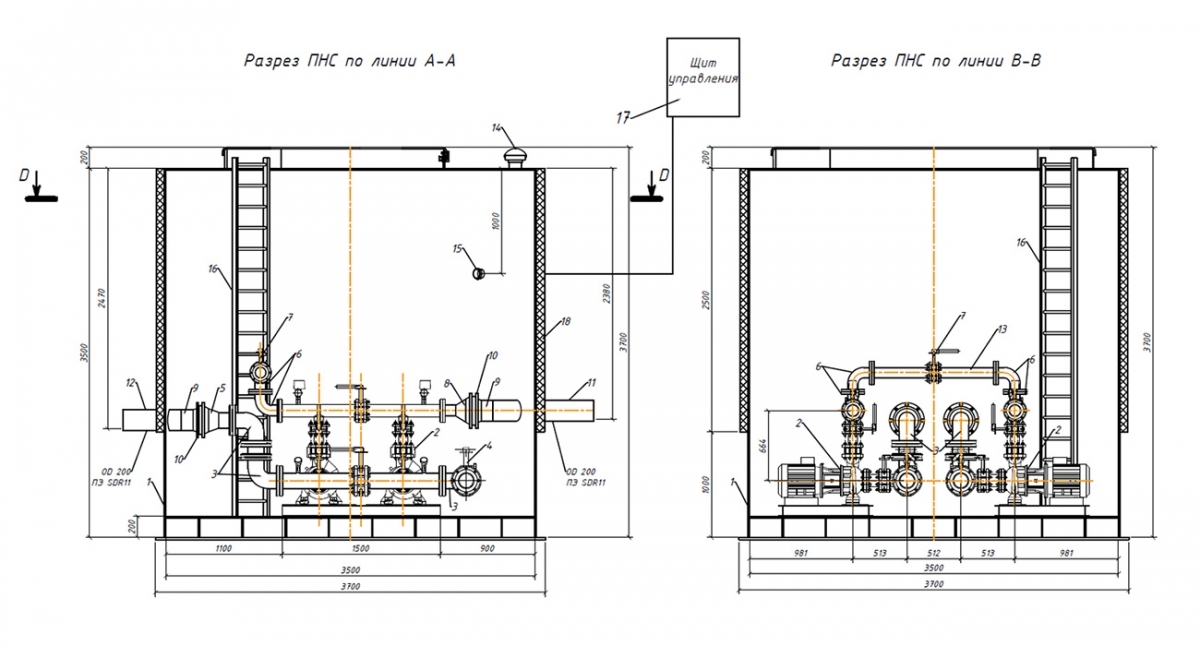

Типовые чертежи на ПНС:
